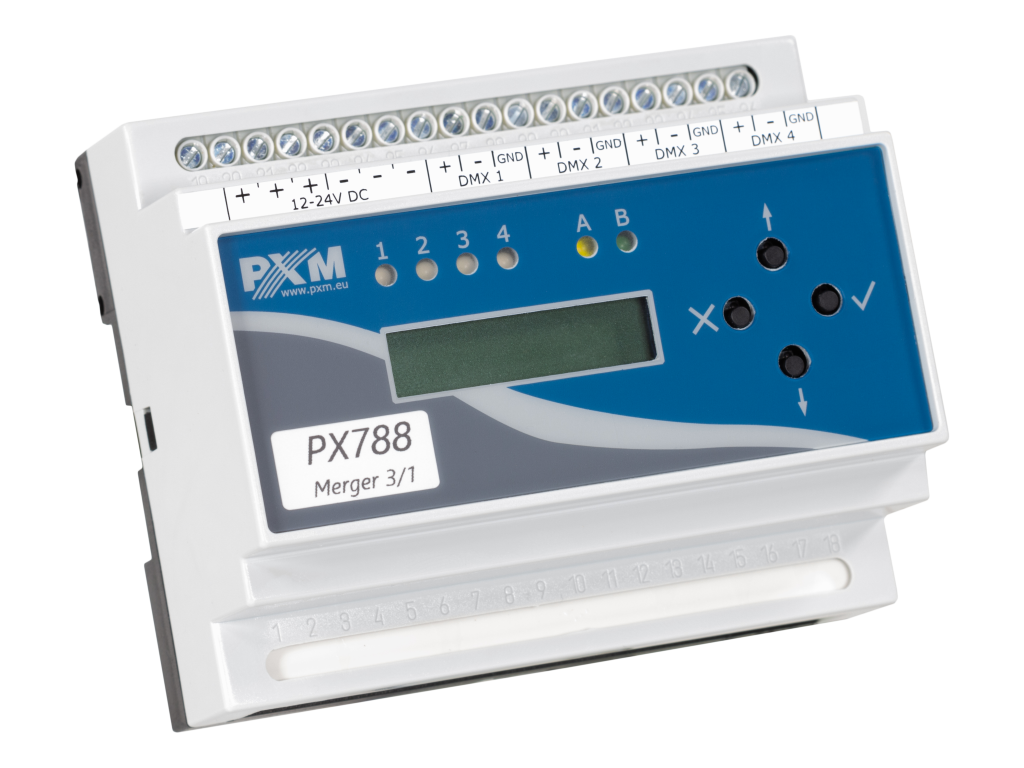

Mit diesem Merger DMX 3/1 können DMX- Signale von un­ter­schied­li­chen Steuer­ge­räten ge­mischt wer­den. Dies ist wichtig, da sich DMX- Signale von mehreren Ge­rä­ten nicht in In­stal­la­tionen zu­sam­men­schließen las­sen. Sie müssen syn­chronisiert und je nach An­for­derung ge­gen­seitig ver­rechnet werden.

Uni­ver­sel­ler Split­ter des DMX-Si­gnals. Er­mög­licht den An­schluss von wei­te­ren 2 x 32 Em­pfäng­ern und die Ver­läng­er­ung der DMX-Lei­tung. Zwei opt­isch ge­tren­nte Aus­gänge, damit auch als Ver­tei­ler ver­wend­bar. Das Ge­rät wird in zwei Ge­häuse­ty­pen her­ge­stel­lt: Me­tall mit XLR 3pol- oder 5pol-Steckern oder her­me­tisch ge­schlos­sen und mit Ka­bel­ver­schraub­ungen ver­sehen als IP65 auch für Außen­mon­tage.

Das Gate 4 DMX wan­delt das Art­Net-Si­gnal auf 4 DMX512-Ports. Es wird mit 12- 24 V DC ver­sorgt. Es ver­fügt über ei­ne Eth­er­net-Schnitt­stel­le nach 10/100BaseTX-Stan­dard. So­wohl HTP und LTP Si­gna­le kön­nen über­tra­gen wer­den.

Eingang RJ 45; 4 op­tisch iso­lier­te DMX-Aus­gänge RDM, XLR 5Pin; in­te­grier­te Menü­führung, PC-Soft­ware
Span­nungs­ver­sor­gung:
230V/50Hz
Masse:
B 200 x H 42,5 x T 155mm

Mit dem DMX-Split­ter kann das DMX-Ein­gangs­sig­nal auf sechs un­ab­hän­gige Lei­tun­gen ver­teilt wer­den. Die­se sind so­wohl vom Ein­gang wie auch von­ein­an­der gal­va­nisch und op­tisch ge­tren­nt. Der Split­ter dient auch zur Ver­stär­kung des Sig­nals auf jede der Aus­gangs­lei­tungen. Dies un­ter­stützt den kor­rek­ten Be­trieb des ge­sam­ten Sys­tems. Er wird in ei­nem Ge­häu­se zur Mon­ta­ge auf einer DIN35 Schie­ne ge­fer­tigt.

DMX-Ein­gang, XLR 5Pin; vier op­tisch iso­lierte DMX / RDM-Aus­gänge, XLR 5Pin
Span­nungs­ver­sor­gung:
230 V/50 Hz
Masse:
B 200 x H 42,5 x T 135 mm


Das Gate 4 DMX RDM-Ge­rät wur­de für die bi­di­rek­tio­nel­le Um­wand­lung des Art­Net-Si­gnals in vier DMX512- und DMX512-Ports zu Art­Net ent­wi­ckelt und wird mit 12 - 24 V DC be­trie­ben. Es bie­tet die Mög­lich­keit, Si­gna­le aus zwei Quel­len zu­sam­men­zu­füh­ren: HTP und LTP.

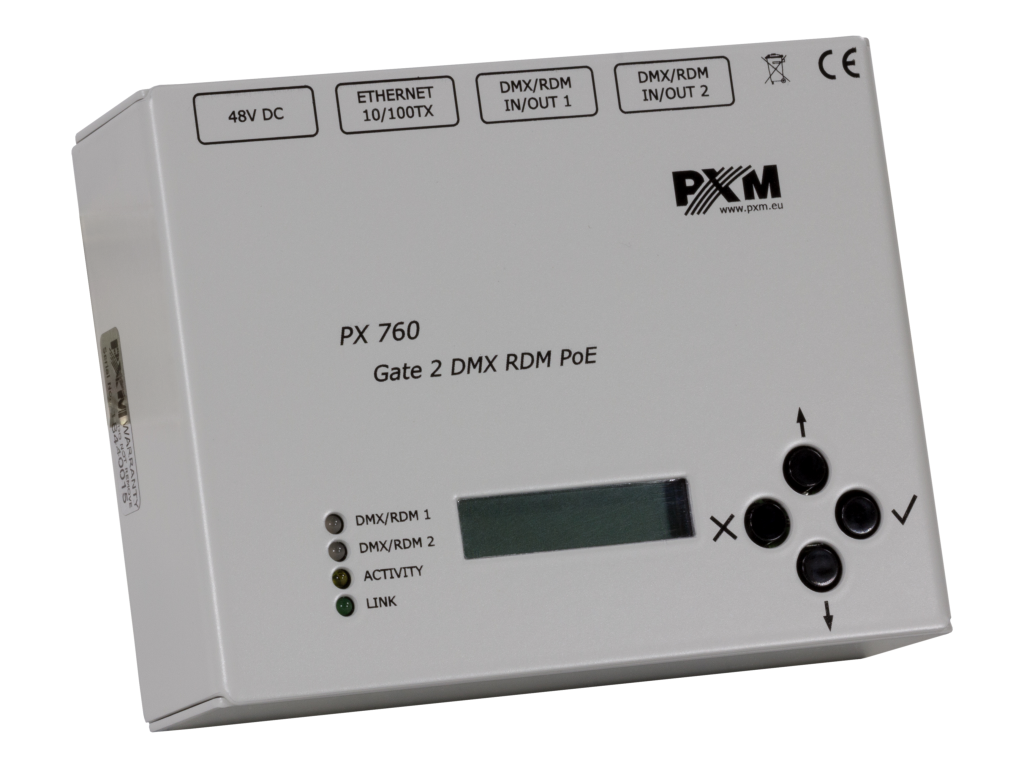

Gate 2 DMX RDM PoE zur Umwandlung von Art-Net-Signalen in zwei DMX512- und DMX512-Ports in Art-Net. Das Gate verfügt über zwei Modi zum Zusammenführen von Signalen aus zwei Quellen: HTP und LTP. Die Protokollversion ist Art-Net4 (kompatibel mit Art-Net 1 - 4).

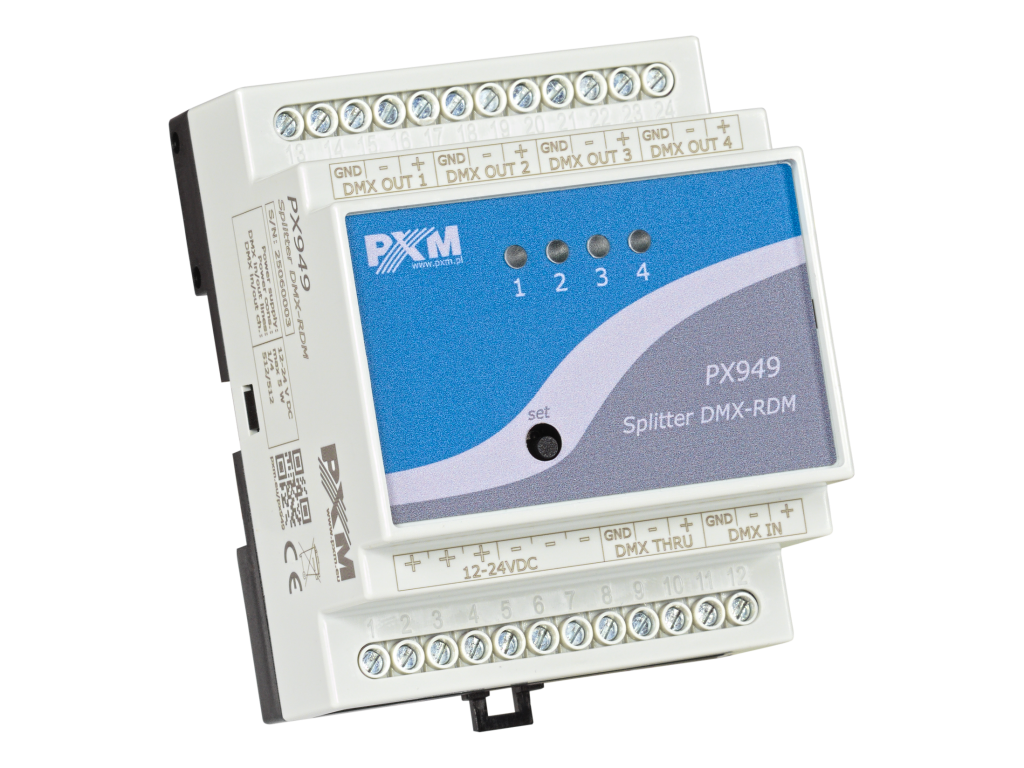

Ein Split­ter ist ein DMX-Si­gnal­ver­tei­ler und er­mög­licht die Er­stel­lung von Ver­zwei­gun­gen in um­fang­rei­chen DMX-In­stal­la­tio­nen. Die Kom­bi­na­ti­on aus einer gros­sen An­zahl von Emp­fän­gern in Serie kann zu Stö­run­gen füh­ren, des­halb bie­ten Ver­zwei­gun­gen mit einem Split­ter Si­cher­heit. Mit dem PX949 kön­nen Sie das Ein­gangs-DMX-Si­gnal in 4 un­ab­hän­gi­ge Zwei­ge auf­tei­len. Die ein­zel­nen Aus­gangs­lei­tun­gen sind so­wohl vom Ein­gang als auch von­ein­an­der gal­va­nisch ge­trennt. Der Split­ter kann in drei ver­schie­de­nen Be­triebs­ar­ten ar­bei­ten: mehr An­ga­ben dazu fin­den Sie im Dat­en­blatt. Das Ge­rät ist in ei­nem ge­schlos­se­nen Ge­häu­se für die 35 mm DIN-Schiene ein­ge­baut


PX949 er­setzt PX349

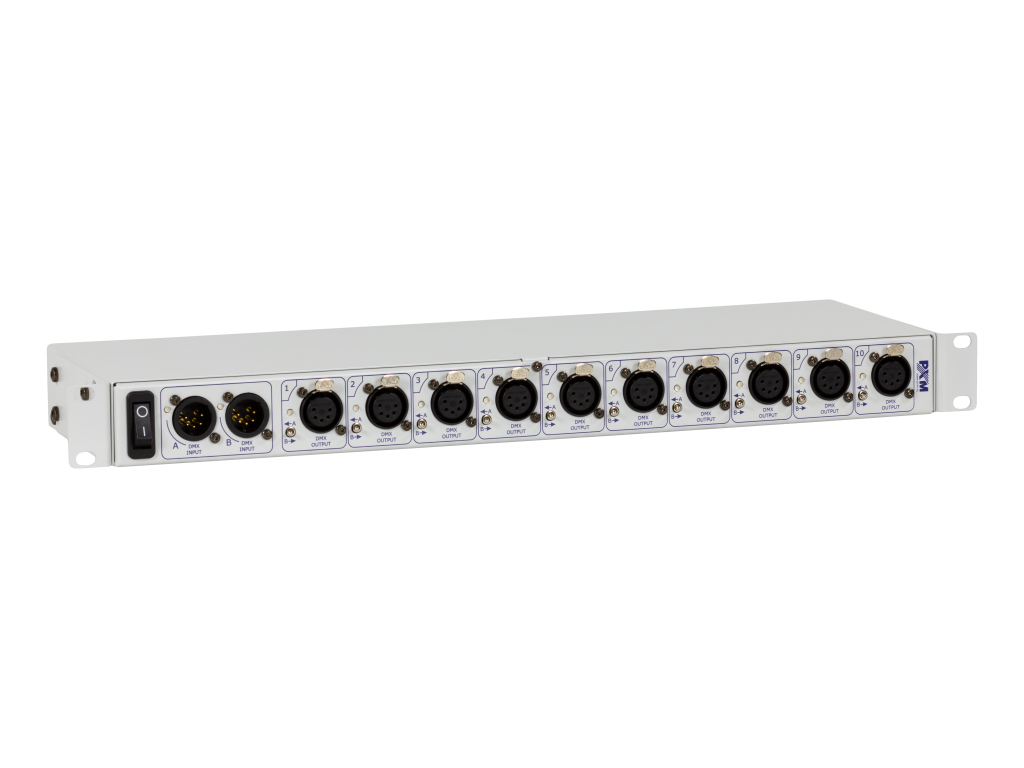

Die­ser DMX-Split­ter hat zwei DMX-Eingänge, welche mittels A/B-Schalter auf bis zu 10 Ausgängen ver­teilt ange­geben werden können. Die ein­zel­nen Aus­gänge sind sowohl un­ter­ein­an­der als auch von den Ein­gängen gal­va­nisch iso­liert und die Aus­gänge werden aus­reichend ver­stärkt. An jeden Aus­gang kön­nen bis zu 32 Ge­rä­te an­ge­schlos­sen wer­den. Das Ge­rät hat ein in­ter­nes Netz­teil mit einem festen Netz­ka­bel.

Das Gate 4 DMX wan­delt Art-Net-Si­gna­le in vier Aus­gangs-DMX-Ports und DMX512-Si­gna­le in Art-Net um. Für den Be­trieb an 230 V AC-Net­zen aus­ge­legt. Zwei Mo­di zum Zu­sam­men­füh­ren von Si­gna­len aus zwei Quel­len: HTP, LTP. Me­tall­ge­häu­se schützt vor me­cha­ni­schen Be­schä­di­gun­gen. 6 x LED-An­zei­ge­leuch­ten: 2 x Netz­werk, 4 x Port­sta­tus.

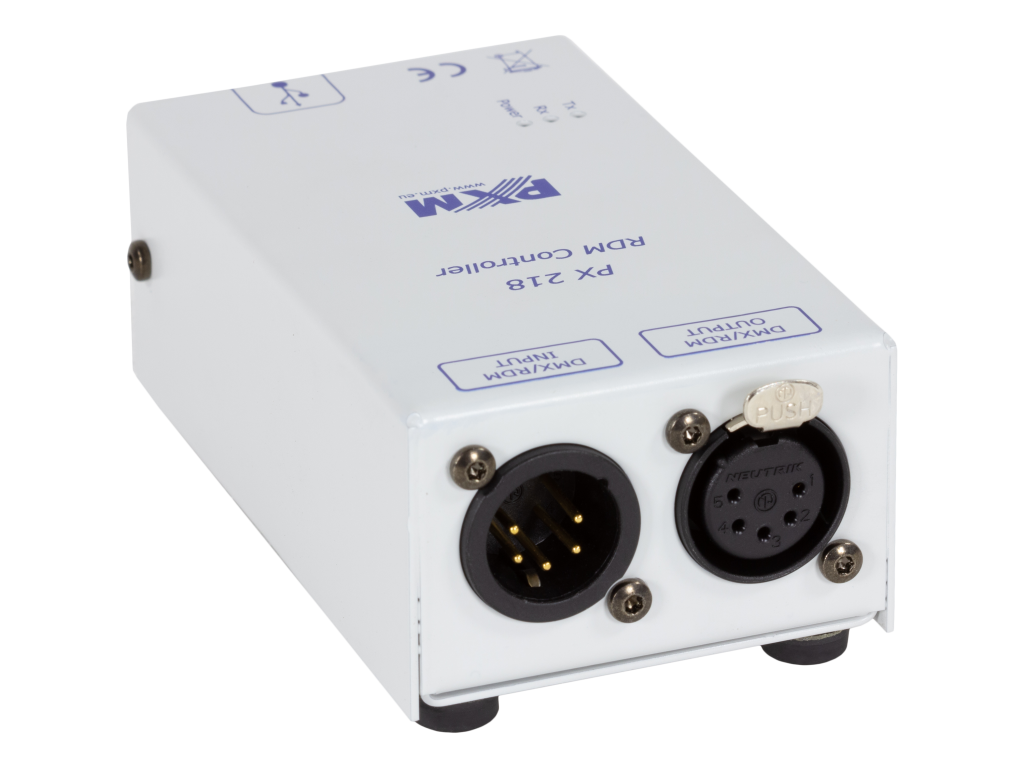

Der Sen­der des DMX-­RDM-­Sig­nals kann den Sta­tus über­wachen und die Ein­stel­lungen der das RDM-­Pro­to­koll unter­stütz­en­den Ge­räte, die an das DMX­-Sys­tem an­ge­schlos­sen sind, ändern. Die Be­triebs­füh­rung des PX218 er­folgt über die PC-­An­wen­dung über den USB­-An­schluss. Die An­wen­dung er­mög­licht es dem Be­nutzer,im DMX-­Netz­werk nach RDM-­Ge­räten zu suchen, den Sta­tus anz­u­zeigen und die Para­meter des aus­ge­wählten Ge­räts ein­zu­stellen. Der PX218 ist in einem be­schä­di­gungs­sicheren Metall­ge­häuse ge­schlos­sen und wird über einen USB­-An­schluss vom Com­puter mit Strom ver­sorgt.
